Modular Dry Cooler

Capacità da 200 kW (modulo singolo) a 1000 kW (5 moduli in fila).
Calcolato con glicole etilenico 35%, Tw1=40°C, Tw2=35°C, T1=25°C.

Diametro Ø 800, 910, 1000 mm (motore AC/EC)

TK Pro, Electrofin, PolAl MC

Il Modular Dry Cooler di ThermoKey è stato progettato per offrire alta efficienza energetica e massima flessibilità operativa. Ogni modulo è composto da 4 batterie microcanale TKMicro e 2 ventilatori, garantendo un flusso d’aria ottimizzato e prestazioni elevate.

Per migliorare l’utilizzo dello spazio e massimizzare la superficie di scambio termico, il sistema di tubi e valvole è stato posizionato nella parte inferiore dell’unità. Questa configurazione consente non solo un miglioramento delle performance, ma anche una migliore integrazione con i diversi sistemi esterni.

Il Modular Dry Cooler è altamente personalizzabile, con una configurazione da 1 a 5 moduli, e offre un’ampia gamma di accessori, componenti elettroniche e trattamenti superficiali anti-corrosione. L’elevata flessibilità rende l’unità adattabile a diverse applicazioni di raffreddamento industriale, impianti HVAC e sistemi per data center.

Configurazioni standard

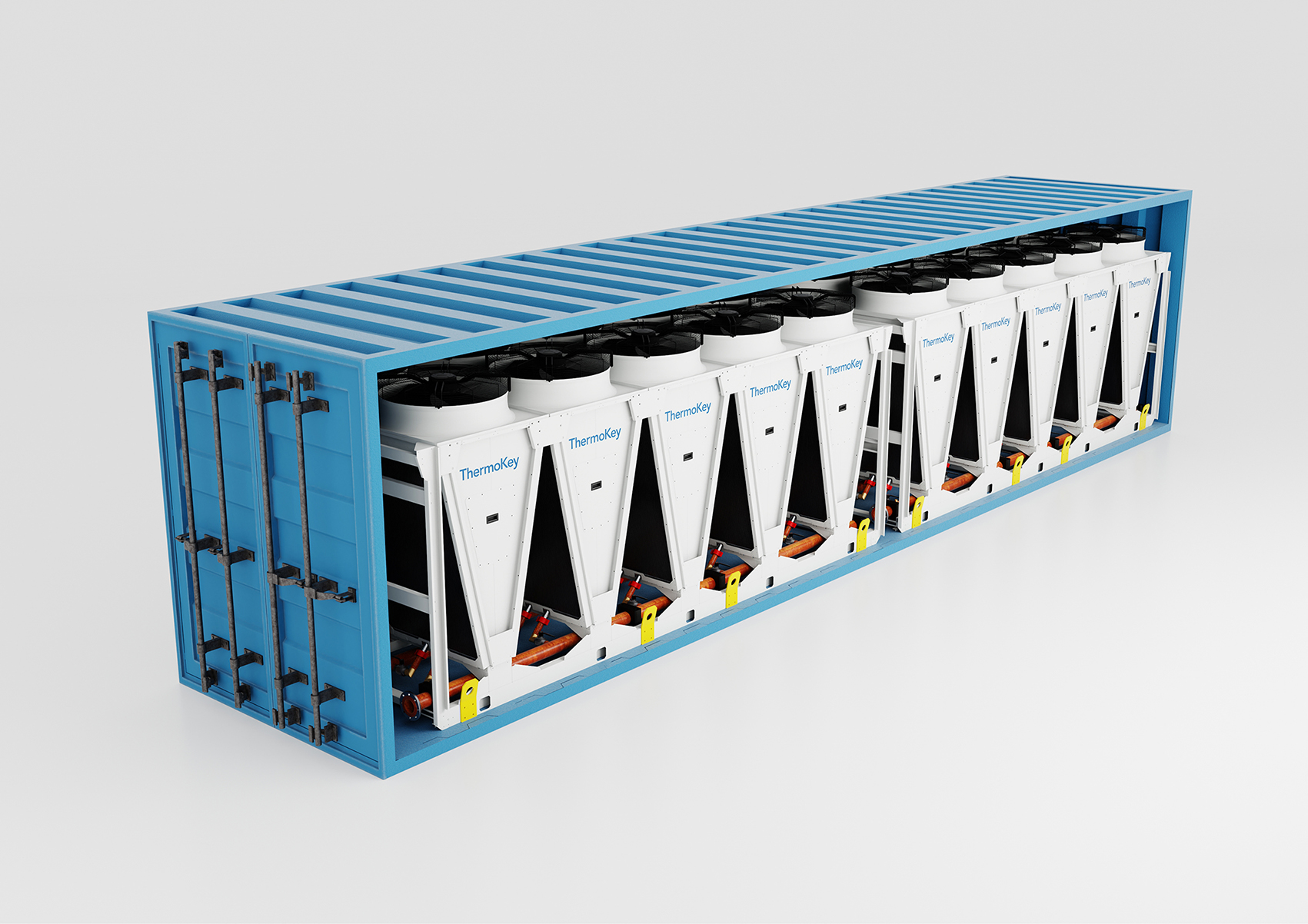

• Container: h. 2,5 m x 5 moduli = 2600 kg
• Super Jumbo: h. 2,8 m x 5 moduli = 3050 kg

Il Modular Dry Cooler è progettato per rispondere efficacemente alle esigenze dei settori ad alta complessità come il data center e IT cooling, dove i criteri operativi non sono negoziabili.

I principali vantaggi includono infatti:

• Elevata efficienza energetica
• Continuità operativa
• Performance affidabili nel lungo periodo
• Alta ridondanza

Grazie alla sua architettura modulare, è possibile espandere la capacità in base alle richieste, integrando facilmente nuovi moduli in serie o in parallelo. Il design con valvole manuali e raccordi flessibili, unito a un peso ridotto e ingombri contenuti, consente facilmente un upgrade di potenza, senza interruzioni e mantenendo contenuti i costi di installazione.

Gli scambiatori di calore microcanale garantiscono un’elevata efficienza di scambio termico con basse perdite di carico lato aria, contribuendo direttamente a una riduzione del consumo energetico dei ventilatori fino al -45% e al miglioramento dell’indice PUE (Power Usage Effectiveness).

Infine, la modularità consente di soddisfare in modo efficace i requisiti di ridondanza N+1 o N+2, con costi e ingombri ridotti, allineando l’impianto agli standard Tier più elevati richiesti dai moderni data center.

Le operazioni di intervento sono semplici e non richiedono personale specializzato, rendendo il processo veloce e dal costo ridotto. Inoltre, ogni modulo è dotato di una finestra di accesso dedicata che facilita le attività di pulizia e manutenzione interna, evitando lo smontaggio dei ventilatori come nelle tradizionali soluzioni a tubo tondo.

A differenza degli scambiatori tradizionali con tubi in rame e alette in alluminio, i nostri scambiatori a microcanale interamente in leghe d’alluminio riducono significativamente la corrosione galvanica. Questo non solo garantisce una durata di vita superiore ma, essendo maggiore la superficie di contatto tra alette e tubi, migliora anche le performance complessive del sistema durante l’intera vita utile dello scambiatore.

L’utilizzo delle batterie microcanale e la configurazione ottimizzata, garantiscono perdite di carico dell’aria molto basse e un’elevata uniformità del flusso, migliorando sensibilmente l’efficienza aerodinamica.
Questa configurazione consente una riduzione del consumo elettrico dei ventilatori e una diminuzione del livello sonoro fino a -4 dB(A).

In comparazione con la tecnologia a tubo tondo tradizionale, il Modular Dry Cooler offre fino a:

• -33% superficie occupata
• -20% peso
• -40% costi di installazione
• -15% costi di trasporto
